常用合成碳膜電位器的性能指標是什么樣的
合成碳膜電位器是應用極為廣泛的一種電位器，今天除了說到合成碳膜電位器的性能指標，主要還講解了繞線電位器、有機實芯電位器等種常用電位器的性能指標，供大家借鑒：
1、 常用繞線電位器的性能指標
|
型號 |
特征 |
主尺寸 |
安裝形式 |
額定功率 |
阻值范圍 |
|
WX2 |
普通單圈 |
∮18mm |
防轉軸套 |
1W |
27Ω-15Ω |
|
WX3 |
普通單圈 |
∮23mm |
防轉軸套 |
3W |
27Ω-15Ω |
|
WXX0.25-1 |
單圈微調 |
∮9mm |
立式 |
0.25W |
47Ω-4.7Ω |
|
WXX0.25-2 |
單圈微調 |
∮9mm |
軸套 |
0.25W |
47Ω-4.7Ω |
|
WXX0.25-3 |
單圈微調 |
∮9mm |
引線臥式 |
0.25W |
47Ω-4.7Ω |
|
WXD9 |
10圈微調 |
∮12mm |
軸套壓板 |
0.5W |
22Ω-27Ω |

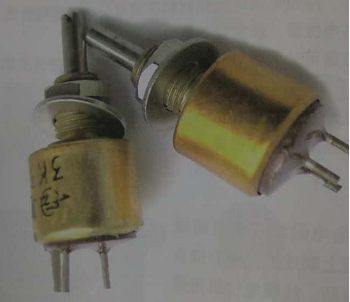

繞線電位器實物圖
2、 常用有機實芯電位器的性能指標
|
型號 |
特征 |
主尺寸 |
安裝形式 |
阻值特性 |
額定功率 |
阻值范圍 |
|
WS-1 |
普通單圈 |
∮12.7mm |
單孔軸套 |
X |
0.5W |
100-Ω4.7MΩ |
|
WS-2 |
D,Z |
0.25W |
1KΩ-1MΩ |
|||
|
WS16-4 |
普通單圈 |
∮17mm |
支架臥式 |
X |
0.5w |
100Ω-2.2MΩ |
|
D,Z |
0.25W |
1kΩ-1MΩ |
||||
|
WS19-3 |
同軸雙連 |
∮18mm |
防轉軸套 |
X |
1W |
100-Ω4.7MΩ |
|
WS19-4 |
D,Z0 |
0.5W |
1kΩ-1.7kΩ |
|||
|
WSW3-3 |
單圈微調 |
|
引線立式 |
|
0.25W |
100Ω-1kΩ |
|
WS23 |
單圈微調 |
∮17mm |
引線立式 |
|
0.5W |
100Ω-1kΩ |
|
WS24 |
單圈微調 |
|
引線立式 |
|
0.254W |
100Ω-1kΩ |

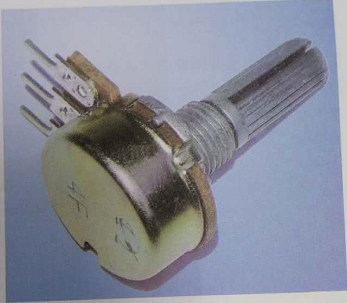

有機實芯電位器實物圖
3、 常用合成碳膜電位器的性能指標
|
型號 |
額定功率 |
阻值特性 |
阻值范圍 |
精度 |
最大工作電壓 |
|
Wh118 |
2W |
X |
470Ω-4.7mΩ |
20% |
500V |
|
1W |
D,Z |
4.7kΩ-2.2MΩ |
400V |
||
|
WH5 |
0.5W |
X |
470Ω-4.7mΩ |
20% |
200V |
|
0.25W |
D,Z |
4.7kΩ-2.2MΩ |
150V |
||
|
WH19 |
0.25W |
X |
1kΩ-2.2MΩ |
20% |
200V |
|
0.1W |
D,Z |
4.7KΩ-470KΩ |
160V |
||
|
WH23 |
0.5W |
X |
1kΩ-1MΩ |
20% |
150V |
|
0.25W |
D,Z |
1.7KΩ-100KΩ |
100V |
||
|
WH144 |
0.25 |
X |
22Ω-2.2MΩ |
20% |
350V |
|
WH167 |
0.7 |
X |
470Ω-4.7mΩ |
20% |
100V |

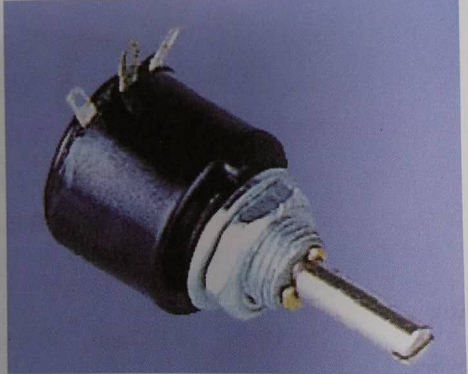

合成碳膜電位器實物圖
有關合成碳膜電位器、繞線電位器及有機實芯電位器的的性能指標已經很清楚，以上型號只是其中的一部分，如有需求，可撥打精密龍電子的電話或者進網站在線咨詢，電話0755-83031155
